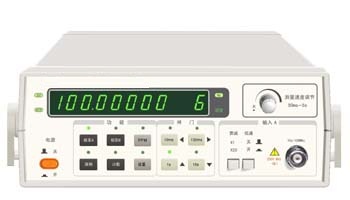

通用计数器 频率计 型号：DP28249

通用计数器 频率计有频率测量、周期测量、计数、PPM测量（选配）等功能，适合邮电通信、电子实验室、生产线及数学、科研之用。

 二、通用计数器 频率计主要特征

1、采用倒数计数技术。

2、采用单片微机电路进行整周期频率测量和智能化管理。

3、具有PPM测量功能，预置频率F0可任意设置。适用于晶体生产行业。

4、整机采用大规模集成电路设计，CPLD器件的运用，使仪器元器件减少，可靠性能提高，平均无故障工作时间达上万小时。

三、通用计数器 频率计技术参数

1、测量范围

项  目 技 术 参 数

频率测量

范围 DP28249 -10B 1Hz~10MHz

DP28249 1Hz~100MHz

DP28249 -1500B/C 1Hz~100MHz（A通道）100MHz~1.5GHz （B通道）

DP28249 -2500B 1Hz~100MHz（A通道）100MHz~2.5GHz （B通道）

DP28249 -3000B 1Hz~100MHz（A通道）100MHz~3GHz  （B通道）

周期测量

范围 DP28249 -10B 100ns~1s

DP28249 10ns~1s

DP28249 -1500B/C 10ns~1s

DP28249 -2500B 10ns~1s

DP28249 -3000B 10ns~1s

计数容量 108-1

2、输入特性

项  目 技 术 参 数

灵敏度 1Hz~10Hz       40mVrms

10Hz~100MHz   20mVrms

100MHz~3GHz   30mVrms

耦合方式 AC耦合

阻抗 A通道：1MΩ/40pF   B通道：50Ω

输入衰减 ×1或×20

低通滤波器 截止频率约1MHz/100kHz （仅限DP28249 -10B/100B）

输入幅度 A通道：交流加直流≤250Vp-p

B通道：≤3Vp-p

波形适应性 正弦波、脉冲波、三角波

3、其它

项  目 技 术 参 数

测量误差 ±时基误差±触发误差×被测频率（周期）±LSD

其中：

当被测的正弦波信号的信噪比为40dB时

分辨率 闸门时间10ms 显示6位 闸门时间100ms 显示7位

闸门时间1s 显示8位 闸门时间10s 显示8位

时基 标称频率 10MHz

频率稳定度 5×10-6/d   1×10-5/d  （DP28249 -1500C型）

电流及功耗 电压 交流220V±10%

频率 50Hz±5%

功耗 < 10VA

外形尺寸 240×280×90（mm）

重量 < 1.8kg

4、指数显示示例

测量频率时

被 测 信 号 显 示 指 数 值 频 率 单 位

10.000000 0 10Hz

10.000000 3 10kHz

10.000000 6 10MHz

3.0000000 9 3GHz

测量周期时

被 测 信 号 显 示 指 数 值 频 率 单 位

1.0000000 0 1s

100.00000 -3 100ms

100.00000 -6 100μs

100.00000 -9 100ns
