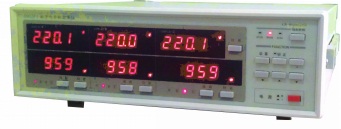

数字电参数测量仪 型号：DP28022
概 述
数字电参数测量仪是利用单片机技术对信号进行分析处理的智能型仪表。
它的工作原理是：被测量的电压、电流信号变换成较小的电压信号，送到高速模拟数字转换器，使之转换成单片机可以处理的数字量。单片机对采集到的数字量进行运算处理，并将计算的结果以数字的形式显示出来，或以串行通讯形式将数据传送给其他设备。
数字电参数测量仪优点：
1.所测信号数值为真有效值。
2.直接数字显示，无读数误差。
3.对于波形失真的信号同样适用。
4.一台仪器可以测量多个参数。
数字电参数测量仪应用于电机、变电站、发电厂等测试。
|
型 号
|
电压、电流、有功功率、
频率、功率因数
|
电能累计
|
RS232/
RS485
|
|
DP28022 F1
|
√
|
ⅹ
|
可选
|
|
DP28022 F
|
√
|
√
|
标配RS232/
可选RS485
|
数字电参数测量仪的测试对象为（45~65）Hz交流信号，具体技术参数如下：
1．主要技术参数：
表2 数字电参数测量仪主要技术指标
|
测量参数
|
测量范围
|
测量误差
|
分辨力
|
|
电 压
|
10.0 ～ 500.0
单位：V
|
±（0.4%读数+0.1%量程） < 0.1*量程
±（0.16%读数+0.04%量程） ≥0.1*量程
|
0.1 V
|
|
电 流
|
0.03 ～ 40.0
单位：A
|
±（0.4%读数+0.1%量程） < 0.1*量程
±（0.16%读数+0.04%量程） ≥0.1*量程
|
0.001A < 5A
0.01A ≥5A
|
|
有功
功率
|
视电压电流量程而定
|
额定电压380V
±（0.16%读数+0.04%量程） PF=1.0
±（0.8%读数+0.2%量程） PF=0.5
|
0.1W <200W
1W <2000W
10W ≥2000W
|
|
功率
因数
|
0.05～1.00
|
±0.02 额定电压380V
|
0.01
|
|
频 率
|
（45～65）Hz
|
±0.1Hz
|
0.1Hz
|
|
以下功能仅针对8904F
|
|
电 能
|
9999.9 MWh
|
PF=1.0： ±（0.16%读数+0.04%量程）
PF=0.5：±（0.8%读数+0.2%量程）
|
5位数显示
|
|
时 间
|
1min～99h59min
|
±0.05%
|
1分钟
|
注1： 电压、电流允许过载为1.2倍量程上限值。
2．其他技术指标：
输入：电压电流均为浮置输入；
测量信号峰值：电压电流均为量程的1.6倍；
显示刷新速率：2次/秒；
整机功耗：<5VA；
尺寸：宽×高×深 （358×123×363）；
仪表装架开口尺寸：宽×高 （347+1×104+1）；
仪表重量：约 4 kg；
3．工作环境：
温度：(0～40)℃；湿度：(20～75)%RH；大气压力：（86～106）kPa；
仪表工作电源：AC220V±15% 50/60Hz；
无较强的振动及电磁干扰。
|
