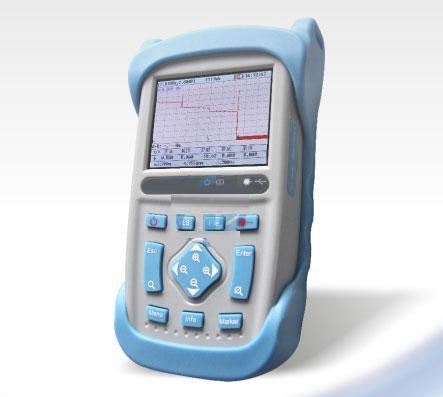

光时域分析仪,OTDR光时域反射仪 型号:DP27680
光时域分析仪,OTDR光时域反射仪是为工程和设计人员进行光纤线路的日常维护、寻障、抢修，；应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等
光时域分析仪,OTDR光时域反射仪主要特点：
1、快速测试：
开机: 开发的OTDR能实现即开即测，无需等待
测量：智能一键操作，热键设计，快捷定位及分析事件点
事件表：智能分析软件按照用户要求罗列光缆故障点，标杆与事件表联动，方便用户迅速定位故障
标杆操作: 快捷键方便用户快速移动标杆、迹线缩放
2、1.6m短事件盲区，可轻松测量3m跳线
3、自动、手动及实时测试功能
4、系统自带大容量可扩展SD卡（可扩到32G），可保存多达10000条以上测试结果
5、电池电量指示及电池低电压告警功能；优化的供电设计，可选择锂电池或者干电池供电
6、操作简单，界面简洁，无需复杂培训。
7、VFL可视故障定位功能，不需要复杂的曲线分析就可一目了然的定位光缆故障点
8、OTDR光输出头采用可换方式，FC/ST/SC接头互换，端面清洁、修理
9、强大的配套软件OTDR Viewer：可以通过PC来对曲线进行分析、编辑以及生成与打印报告
10、具有光告警功能，防止在用光信号损毁OTDR
使用范围
◇ 电信工程施工与维护
◇ 综合布线系统
◇ 其它光纤工程
◇ CATV工程施工与维护
◇ 光器件生产与研究
|
技术规格①
|
|
型号
|
DP27680
|
DP27680 -3500B
|
|
波长（nm）
|
1310/1550
|
1310/1550
|
|
动态范围（dB）②
|
28/26
|
32/30
|
|
脉冲宽度（ns）⑤
|
10/20/50/100/200/500/1us/2us/5us/10us/20us
|
|
事件盲区（m）③
|
1.6
|
|
衰减盲区（m）③
|
≤10
|
|
线性度（dB/dB）
|
±0.05
|
|
损耗阈值（dB）
|
0.01
|
|
损耗分辨率（dB）
|
0.01
|
|
采样分辨率（m）⑥
|
0.16至5
|
|
距离不确定度（m）④
|
±（1m+0.005%×距离+取样间隔）
|
|
距离范围（Km）
|
1至120
|
|
曲线存储容量
|
＞10000条
|
|
测量时长
|
5s、15s、30s、1min、2min、3min
|
|
|
|
|
|
一般规格
|
|
尺寸（H×W×D）
|
210× 112× 67
|
|
重量
|
1kg
|
|
温度
|
运行温度 0℃至50℃
|
|
储存温度 -20℃至60℃
|
|
相对湿度
|
0%至95%（非冷凝）
|
|
电源
|
锂电池；连续工作时间≥8小时
|
|
|
|
|
|
接口类型
|
|
光接口
|
FC（ST/SC可选）/PC
|
|
数据接口
|
USB接口、SD卡接口
|
|
|
|
选配的功能模块
|
|
可视故障定位VFL
|
波长：650nm 测试距离：5Km
|
|
