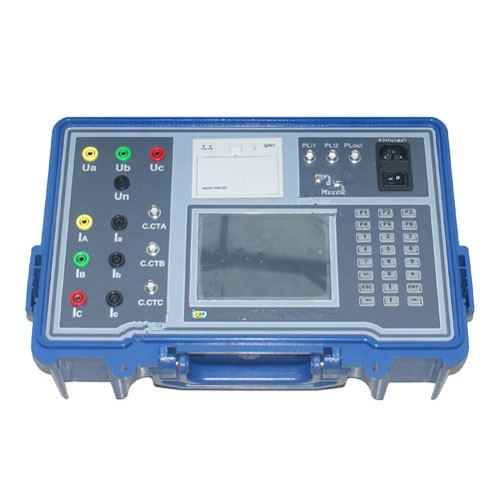

三相多功能电能表现场校验仪（0.02/0.05级) 型号：DP27572
三相多功能电能表现场校验仪（0.02/0.05级)主要功能和特点：
1、可以校验单相、三相感应式、机械式和电子式电能表；并且可以同时校验二块不同常数的电能表；
2、现场实时测量三相电压、电流、有功功率、无功功率、相位、功率因数、频率、电能等，并且一屏显示所有测量参数；
3、可以测量CT变比；显示电压电流向量图和检查接线错误，给出错误接线状态的电量损失（追补系数）；
4、采用多路电源供电，即可外接交流电供电，也可线电压进行供电；
5、动态跟踪负荷变化，在电压、电流有波动的现场也能准确校验电能表的误差；
6、分为直接测量和电流钳测量；
7、可选配5A、20A 、100A、500A、1000A、2000A电流钳；
8、可以测量2～63次谐波含量，显示谐波棒图和波形图，进行谐波分析；
9、带微型打印机，可现场进行打印；并且可以带条码扫描器自动扫描电能表的表号；
10、带智能光电采样器，方便对电能表的脉冲进行采数。
11、大屏幕真彩液晶显示；大容量内存，可存储5000组数据；
12、具有RS232接口，可将现场存储的测量数据转存到计算机进行分析处理；
三相多功能电能表现场校验仪（0.02/0.05级)技术指标：
|
项目
|
测量范围
|
有效分辨率
|
准确度
|
其他
|
|
电压
|
6~600V
|
0．001V
|
0．02%
|
按1：4分2挡量程
|
|
电流CT
|
0．002~20A
|
0．0002A
|
0．02%
|
按1：10分3挡量程
|
|
电流（钳）
|
0．01~100A
|
0．001A
|
0．15%
|
按1：10分3挡量程
|
|
频率
|
45~65Hz
|
0．001Hz
|
0．01Hz
|
|
|
|
|
有功功率
|
0~±Umax X Imax
|
0．0001W
|
0．05%
|
|
|
无功功率
|
0~±Umax X Imax
|
0．0001Var
|
0．1%
|
|
|
视在功率
|
0~±Umax X Imax
|
0．0001VA
|
0．1%
|
|
|
有功电能
|
|
|
0．05%
|
0．02%
|
|
无功电能
|
|
|
0．1%
|
0．05%
|
|
|
|
功率因数
|
0~±1
|
0．0001
|
±0．001
|
|
|
相位角
|
0~359．999º
|
0．001 º
|
±0．02 º
|
|
|
|
|
电能常数
|
72000imp/kWh、7200imp/kWh、720imp/kWh*4
|
|
|
|
|
使用环境
|
-10~+55℃，15~85%RHD，海拔：-10~3500米
|
|
|
|
|
温度影响
|
≤10ppm/℃（U/I），≤15ppm/℃（其他量）
|
|
|
频率影响
|
≤20ppm/Hz
|
|
|
|
|
脉冲接口
|
兼容TTL电平*6
|
|
|
通讯接口
|
兼容RS232
|
|
|
|
|
供电电源1
|
线电压供电 40～450V AC，10VA
|
|
|
供电电源2
|
外接交流电源220V±10% AC，50Hz
|
|
|
|
|
|
|
主机外尺寸
|
390mm×200mm×160mm
|
|
|
主机质量
|
3Kg
|
|
|
