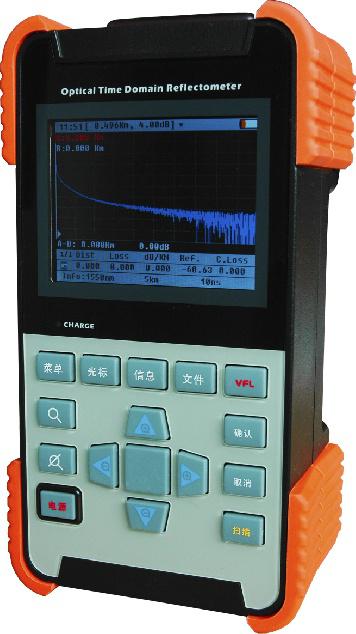

OTDR光时域反射仪 型号：DP27478
OTDR光时域反射仪可满足中短距离光纤OTDR测试需求，与可视故障定位可以保障光纤全程的故障检测。
OTDR光时域反射仪应用
Ø 接入网光缆开通与维护
Ø 局域网开通与维护
Ø MDRTX开通与维护
Ø 有线电视网络开通与维护
Ø 光网络的开通与维护
OTDR光时域反射仪技术规范
|
中心 波长（±20nm）
|
1310/1550nm
|
|
动态范围(dB) ③
|
28/26
|
|
脉冲宽度
|
10ns、20ns、50ns、100ns、 200ns、500ns、1000ns、2500ns
|
|
事件盲区（m）④
|
1.5
|
|
衰减盲区（m）⑤
|
5
|
|
距离范围（Km）
|
2KM、5KM、10KM、15KM、30KM、60KM、90KM
|
|
测量时间
|
5秒、15秒、30秒、1分钟、2分钟、3分钟
|
|
距离不确定度⑥
|
±（1 + 0.005 % x 距离 + 采样分辨率）
|
|
损耗测量准确度
|
±0.05dB/ dB
|
|
回损测量准确度
|
±2dB
|
|
OTDR其它参数
|
可视光源*
|
|
内存容量
|
9999条曲线
|
波长
|
650nm±20
|
|
光纤类型
|
单模光纤
|
输出功率
|
<1dBm
|
|
显示
|
3.5彩色液晶
|
标配接头
|
FC/UPC
|
|
标配光接口
|
FC/SC可选（ST）
|
|
|
|
其它
|
|
电池
|
智能充电锂电电池
|
|
连续工作时间*
|
>10小时（根据Bellcore TR-NWT-001138）
|
|
尺寸（长×宽×高）
|
198mm×108mm×68mm
|
|
重量
|
0.9Kg
|
|
