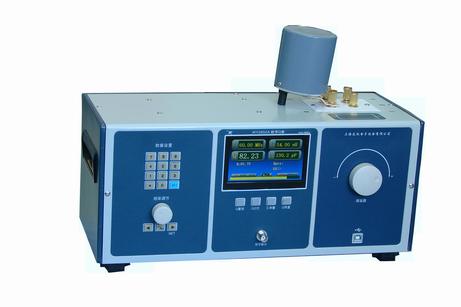

数字Q表,介质损耗,介电常数仪 型号:DP27321

数字Q表,介质损耗,介电常数仪是测试频率1kHz～70MHz的多功能、多用途、多量程数字化

阻抗测试仪器。它是根据串联谐振原理，以电压比值刻度Q值的。它能测量高频电感

器的Q值，电感量和分布电容量；电容器的电容量和损耗角。配以介质损耗装置

还能对绝缘材料的高频介质损耗（tanδ）和介电常数(ε)，进行自动计测。本Q表依照

数字Q表,介质损耗,介电常数仪 特点：
◎ 全数字处理和显示，革除传统Q表的电容刻度盘，实现任意频率点测试L值和Q值。
◎ 自动Q值读取技术，使测Q分辨率至0.1Q。
◎ DPLL合成发生1kHz～70MHz,测试信号。
◎ 低至20nH残余电感，高频时直读Q值的误差较小。
◎ TFT彩频多参数显示：测试频率，电容值，电感值，Q值，ε和tanδ等。
◎ Q值量程自动/手动量程控制。
◎ 数字化Q值预置。
◎ USB通讯接口。

2 主要技术指标：
2.1 测试信号频率范围：1kHz～70MHz，数字合成，可数字设置或连续调节，四位有效数显。精度0.05%。
2.2 Q值测量范围：5～999四位数显，分辨率0.1Q。分100、316、999三档，量程可自动切换。
2.3 Q值固有误差：±5%±2% 满刻度值。
2.4 有效电感测量范围：20nH～5.0H,四位数显。
2.5 电感测量误差：≤3%±20nH
2.6 调谐电容特性：
2.6.1可调电容范围：28pF～490 pF，四位数显，0.1 pF分辨率。
2.6.2 精确度：±0.5% 或±1pF。
2.6.3电容测量范围：1～450pF，四位数显，0.1 pF分辨率，1%或1pF精度。
2.6.4残余电感值：约20nH。
2.7 Q预置功能：Q预置范围：5～999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。

    不合格件则显示“NO GO”。
2.8 外形尺寸及重量：415×180×170（mm）,7kg。
