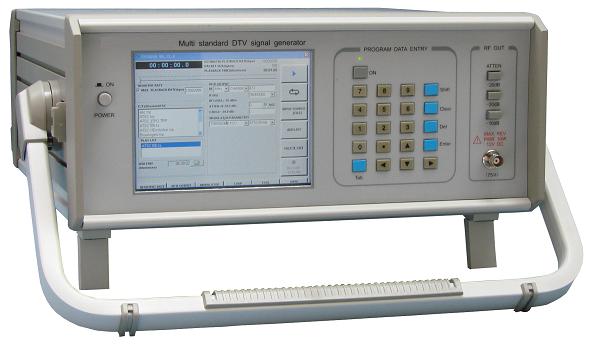

多制式数字电视信号发生器 型号:DP27316

多制式数字电视信号发生器采用DTV信号源，能够便利的发射各种标准的数字电视信号，它集码流播放器和RF调制器于一体，适用于数字电视产品研发、测试，生产调试以及学校教学实验的使用，6.4英时的TFT LCD彩屏配合接触屏控制。

多制式数字电视信号发生器主要特点
2.1 使用方便，码流播放器和RF调制器一体，支持MPEG-2的高清码流和标清码流。
2.2 可以通过选择不同的选项支持各种标准的数字电视。
2.3 支持生产需求，可以灵活升级制式。
2.4 兼容多种调制标准：OFDM,QAM,VSB。
2.5 支持所有调制模式及星座图。
2.6 UHF/VHF全频段输出和L-BAND RF输出。
2.7 RF电平可调，调节步进0.1dB，0 dBm
2.8 ASI和SMPTE 310M码流输入或输出,应用于监视。


3 主要应用
 3.1 机顶盒和LCD，PDP电视机生产线。
3.2 机顶盒和LCD，PDP电视机的开发和性能检测，
3.3 和地面广播，卫星，有线的DTV的广播发送。
3.4 DTV接收调谐电路和MPEG的芯片开发。

4 主要技术指标
RF频率范围 VHF/UHF:55MHz～867MHz,L-BAND:956MHz～2036MHz
RF输出 连接头 BNC型，75Ω
输出电平 VHF/UFF：0dBm，0.1dB 可调节
L-BAND：-25dBm，0.1dB可调节
相位噪音 ＜-90dBc@10kHz
带外抑制 ＞60dB(47～862MHz)
IF输出 连接头 BNC型，75Ω
频率范围 36MHz～44MHz
DVB-ASI/SMPTE-310M输出， 码流输出 连接头 BNC,75Ω
码率 90Mbits/s
操作平台 Windows XP.2000 WDM and Linux 应用软件 PCI Bus:依照PCI Version 2.1
显示方式 6.4英时，彩色LCD屏，640×480接触屏控制
