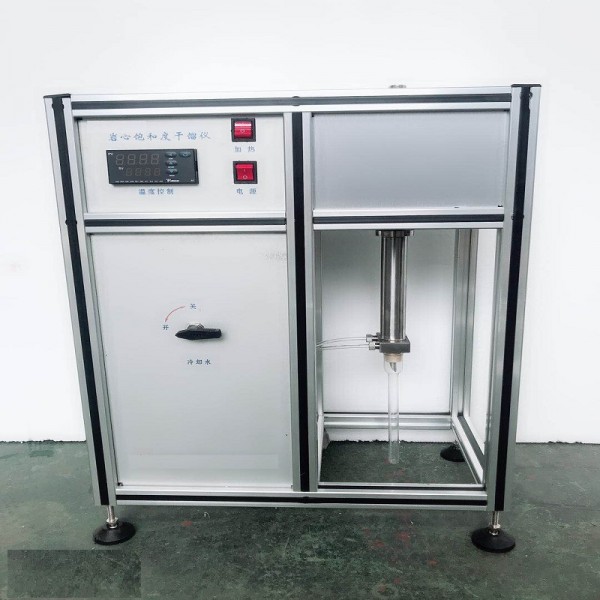

岩心饱和度干馏仪 型号：DP30868

一、岩心饱和度干馏仪用途及特点

岩心油水饱和度干馏仪是在岩芯公司常压干馏仪的基础上改进的。它可用来快速、准确地测定岩芯的油水饱和度，其主要原理就是通过加热、升温、控温使岩样在恒温箱内的不同温度段干馏出岩样的油水蒸汽，经冷凝后测定其油水体积，在与其他参数结合计算出岩芯油水油气水饱和度。

二、岩心饱和度干馏仪技术参数

1、加热温度：室温~600℃（连续可调）；

2、室温~600℃升温时间：约60分钟；

3、温度控制误差：＜±5℃；

4、加热及控温元件使用寿命：＞800小时；

5、干馏精度：干馏水±3％；干馏油±5％；

三、岩心饱和度干馏仪使用说明

1、检查仪表、电源及控温系统是否正常完好；

2、干馏准备：

将待分析的岩样破碎称重120g，装入干馏筒，插入集液管；

3、干馏

（1）.初升温，干馏水。将馏杯分别插入干馏箱体中，盖好上盖，放入冷却水，打开仪器电源，先将温度预调到180℃，当集液管内出现水，开始记录，每隔5分钟记录一次，当观察连续三个记录数据不变，说明非结晶水已经出完。

（2）.继续升温，干馏油。将温度控制在600℃，放掉冷却水，记录出油量，直到不出油为止，一般在达到600℃后，再经过30分钟干馏油即出完。在出油过程中还有谁蒸出，此水视为矿物结晶水。

4、干馏完毕，关闭电源，将集液管取下用热风吹一下，以分离管中油水并改善油水界面，待干馏箱冷却后，取出干馏杯进行清洗，以便下次做样。

5、在测定油水体积过程中，测出的油水体积一定进行校正，校正方法参看常规岩心分析推荐的做法中饱和度的测定（常压干馏法）。

四、岩心饱和度干馏仪注意事项

1、仪器需要有好的接地才能使用；

2、干馏杯中筛网一定垫好，装样后将盖盖紧，密封不好会影响测量精度。

3、装样前应认真检查干馏杯，回液管是否畅通，不得有异物堵塞，否则会影响干馏分析，尤其在重复使用时一定要清洗。

五、岩心饱和度干馏仪仪器的成套性

1、主体                     一台

2、控制箱                   一台

3、使用说明书               一份

4、产品合格证               一份

5、装箱单                   一份
