振弦式多点变位计 型号：DP30986

1.振弦式多点变位计概述

振弦式多点变位计,采用一组振弦式位移传感器作为量测头,广泛适用于混凝土大坝内部、隧洞及岩石开挖、矿井、建筑物基础及桥墩等变形监测，以及土石坝、边坡的稳定监测等。

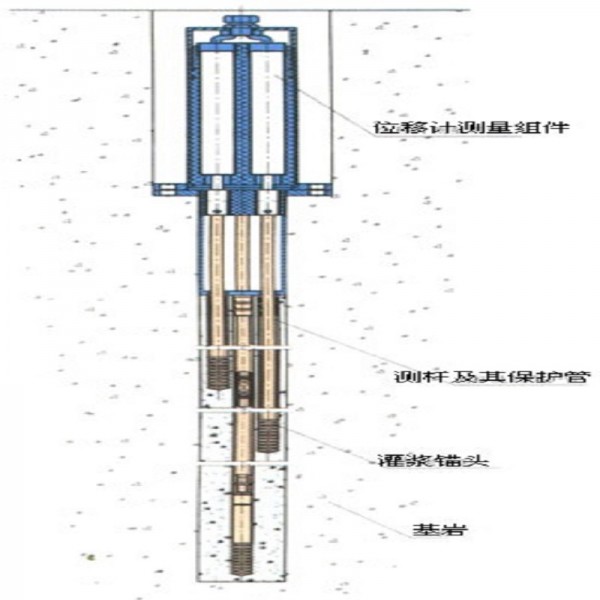

1.1 振弦式多点变位计装置构成

振弦式多点变位计由三个基本部分组成：（1）灌浆锚头（或其他形式锚头）2～6个（与测点数同），（2）不锈钢测杆及其保护管，（3）安装护罩及其组件，（4）位移传感器

1.2 使用范围

振弦式多点变位计用于无衬管的钻孔内，可在垂直、水平或任意方向的钻孔内安装。使用范围涉及隧道、厂房、地下洞室、坝基及边坡等不同深度层的多点变位的观测。变位计可测量钻孔内沿埋设方向任意两点间的相对位移。

2.工作原理

按设计要求锚固定于钻孔内不同深度的锚头，随基础发生等量变位，与锚头连接的测杆随之等量移动，安装于测杆另一端（钻孔口）的振弦式位移传感器即产生等量相对位移。

3.振弦式多点变位计主要技术参数

测量范围（mm） 25 50 100

分辨率 %F.S ≤0.05

测量范围（℃） -25～60

测量精度（℃） ±0.5

测点数 2～6

钻孔直径（mm） Ф100

扩孔直径（mm） Ф130
